Befestigungsmaterial für Germanium Leistungstransistoren

von Siemens

zur Montage der Transistoren auf einem Kühlkörper,
Materal: Stahl, vermutlich vernickelt

Bild Für Transistoren Beschreibung Maße vorhandene Stückzahl Zustand Einzelpreis

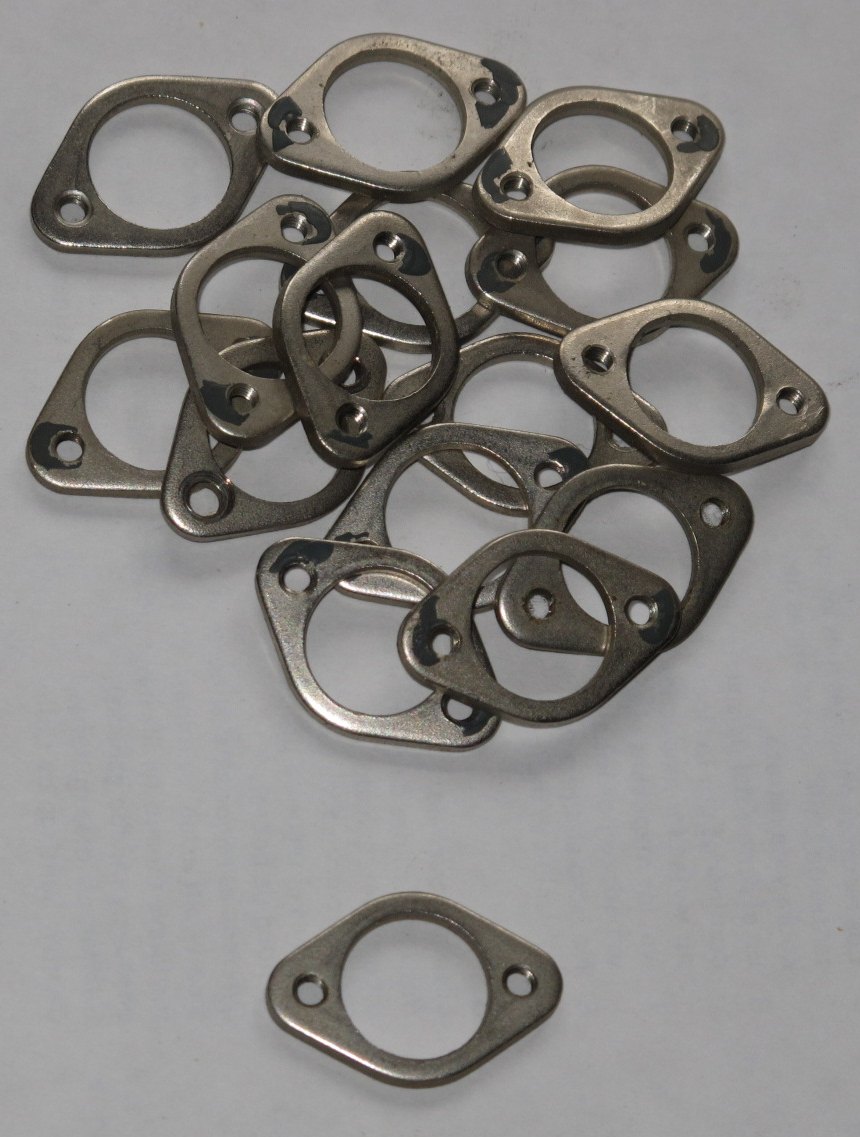

TF77,
TF78,
ADY12, 13, 19, 20, u.a.
wird von oben über den Transistor gestülpt, um ihn auf den Kühlkörper zu drücken, mit 2 Innengewinden Länge: 27 mm
Breite: 18 mm
Stärke: 2 mm
Bohrung: 13,3 mm
2 Innengewinde M3
Abstand der Innengewinde: ca. 20 mm
16 gut, teils mit Sicherungslack 1,00 €

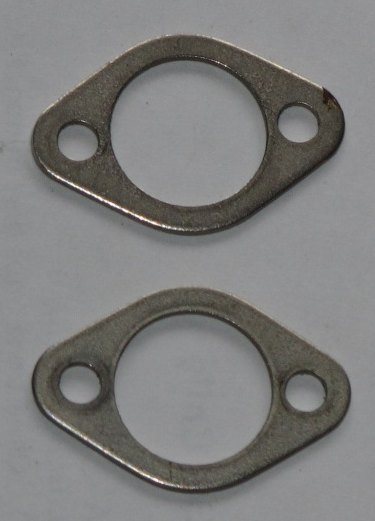

TF77,
TF78,
ADY12, 13, 19, 20, u.a.
wird von oben über den Transistor gestülpt, um ihn auf den Kühlkörper zu drücken, mit 2 Bohrungen Länge: 27 mm
Breite: 18 mm
Stärke: 1 mm
Bohrung: 13,3 mm
2 Bohrungen 3,5 mm
Abstand der Bohrungen: ca. 20 mm
2 1 gut
1 mit kleiner Roststelle
0,50 €
0,10 €

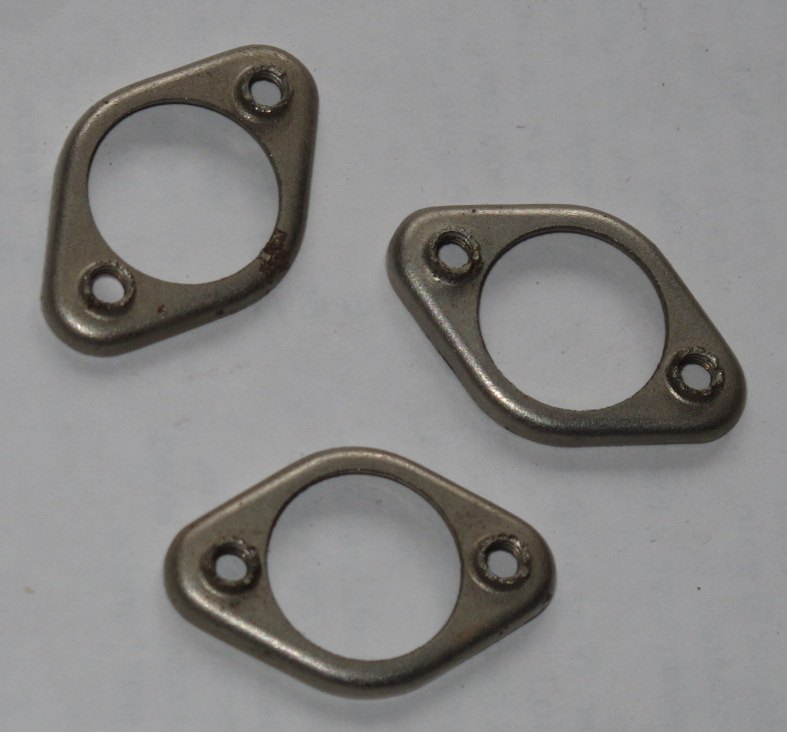

TF77,
TF78,
ADY12, 13, 19, 20, u.a.
wird von oben über den Transistor gestülpt, um ihn auf den Kühlkörper zu drücken, aus Blech geprägt, mit 2 hervor stehenden Innengewinden Länge: 27 mm
Breite: 18 mm
Stärke: 2(3,3) mm
Bohrung: 13,5 mm
2 Innengewinde M3
Blechstärke 0,8 mm
Abstand der Innengewinde: 23 mm
3 relativ gut, ein Exemplar mit Roststelle 0,50 €

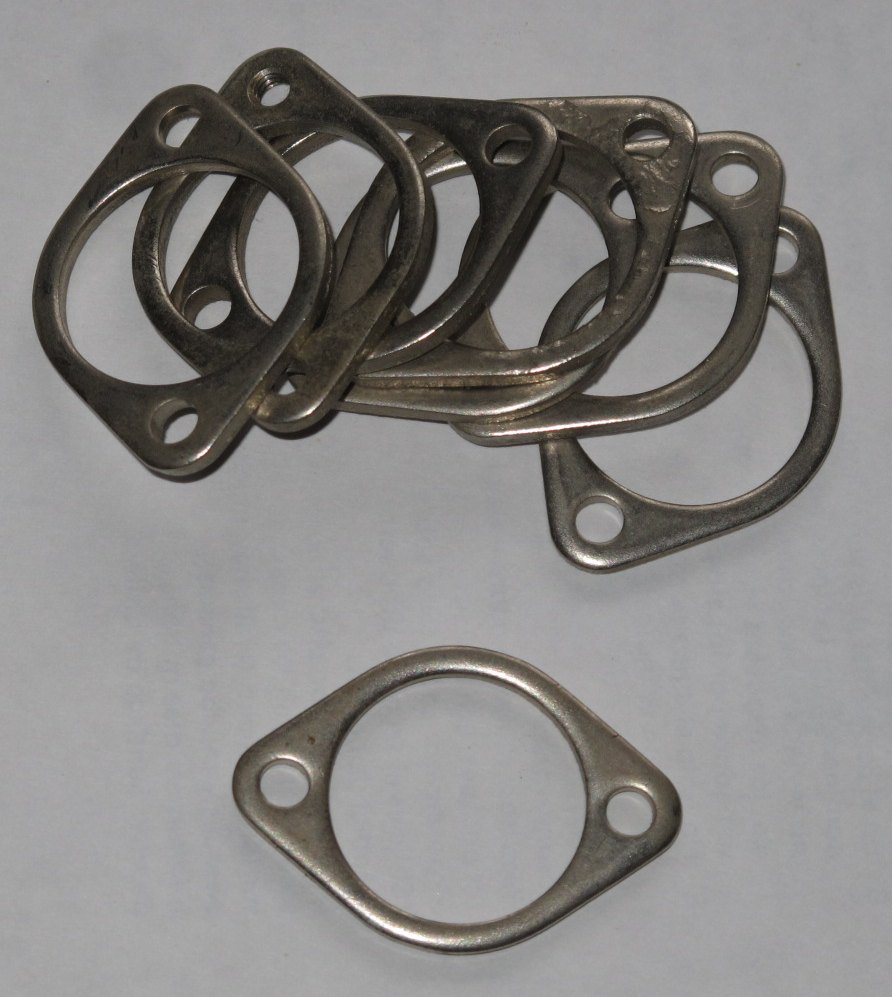

TF80 wird von oben über den Transistor gestülpt, um ihn auf den Kühlkörper zu drücken, mit 2 Bohrungen
(-> ähnlich TO-3)
Länge: 39 mm
Breite: 27,5 mm
Stärke: 2,5 mm
Bohrung: 22,3 mm
2 Bohrungen 4,2 mm
Abstand der Bohrungen: 30 mm
8 6 gut
1 mit kleiner Roststelle
1 mäßig
2,00 €
1,00 €
0,50 €

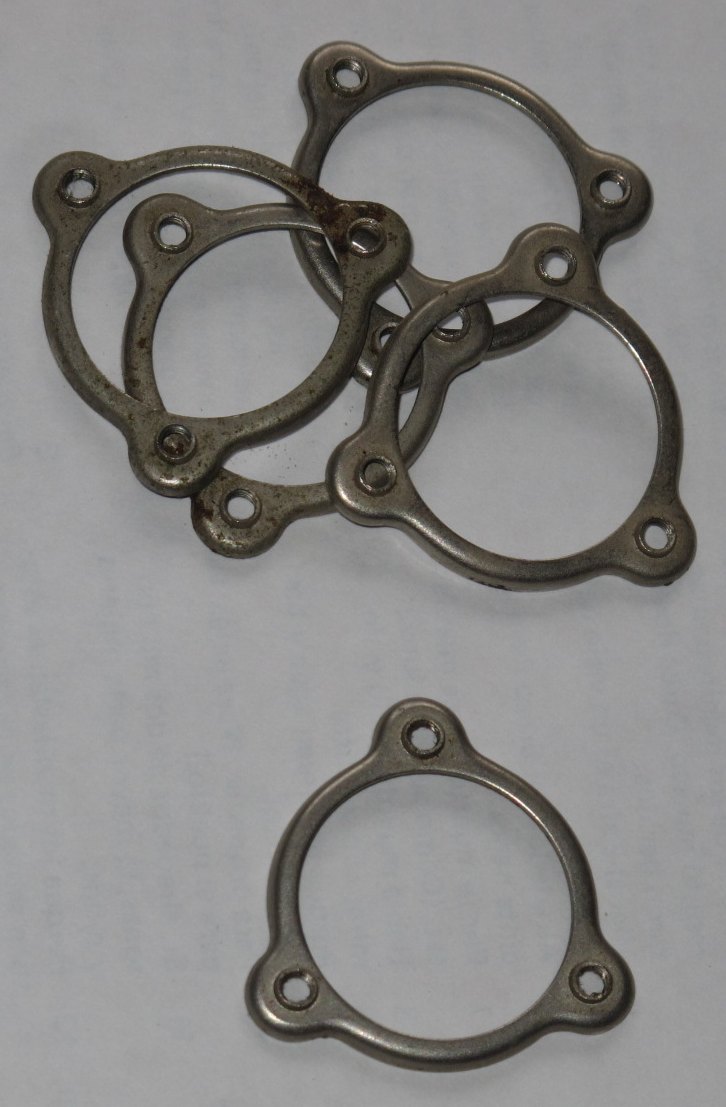

TF80 wird von oben über den Transistor gestülpt, um ihn auf den Kühlkörper zu drücken, aus Blech geprägt, mit 3 hervor stehenden Innengewinden Durchmesser: 32 mm
Stärke: 2,3 (3) mm
Blechstärke 0,8 mm
Bohrung: 23 mm
3 Innengewinde M3
Abstand der Innengewinde: 25 mm
5 3 relativ gut
2 rostig
2,00 €
0,50 €

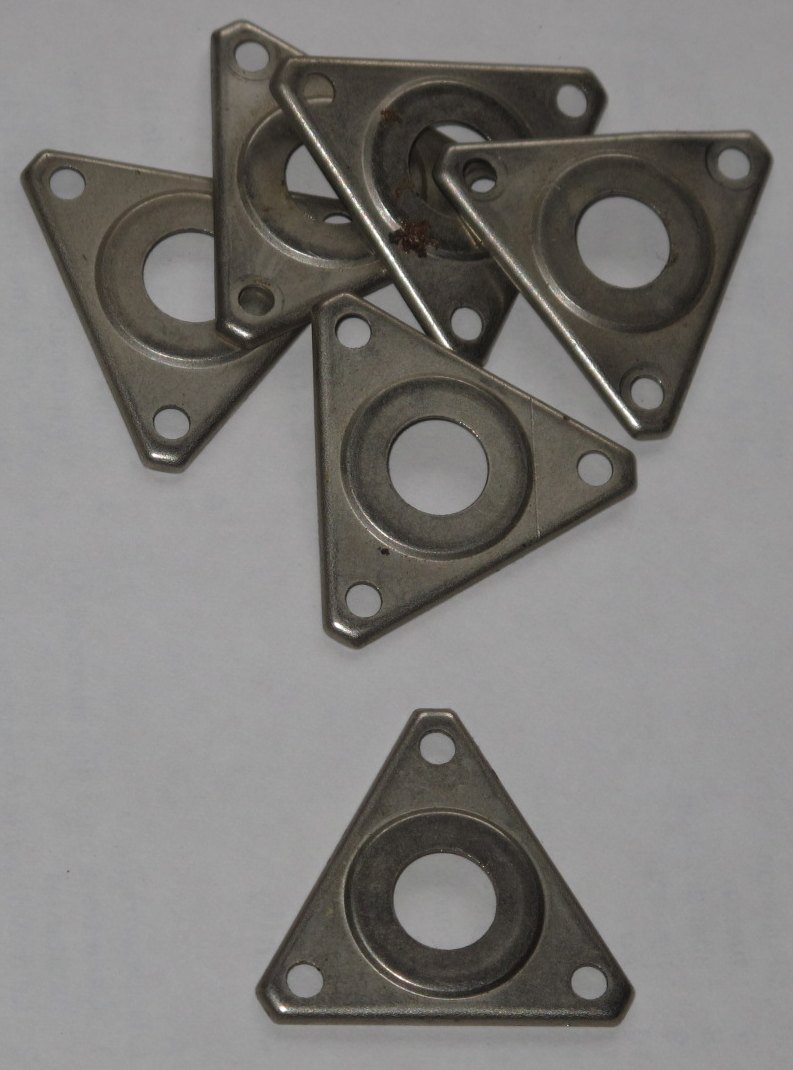

TF80 Gegenstück zu obigem
wird von unten auf den Kühlkörper gelegt, so dass die Anschlüsse des Transistors durch das Loch in der Mitte ragen, aus Blech geprägt
Durchmesser: 39 mm
Stärke: 1,5 mm
Blechstärke 0,8 mm
Bohrung: 9 mm
3 Bohrungen 3,2 mm
Abstand der Bohrungen: 25 mm
6 4 relativ gut
1 etwas verformt, 1 rostig
0,20 €
0,00 €

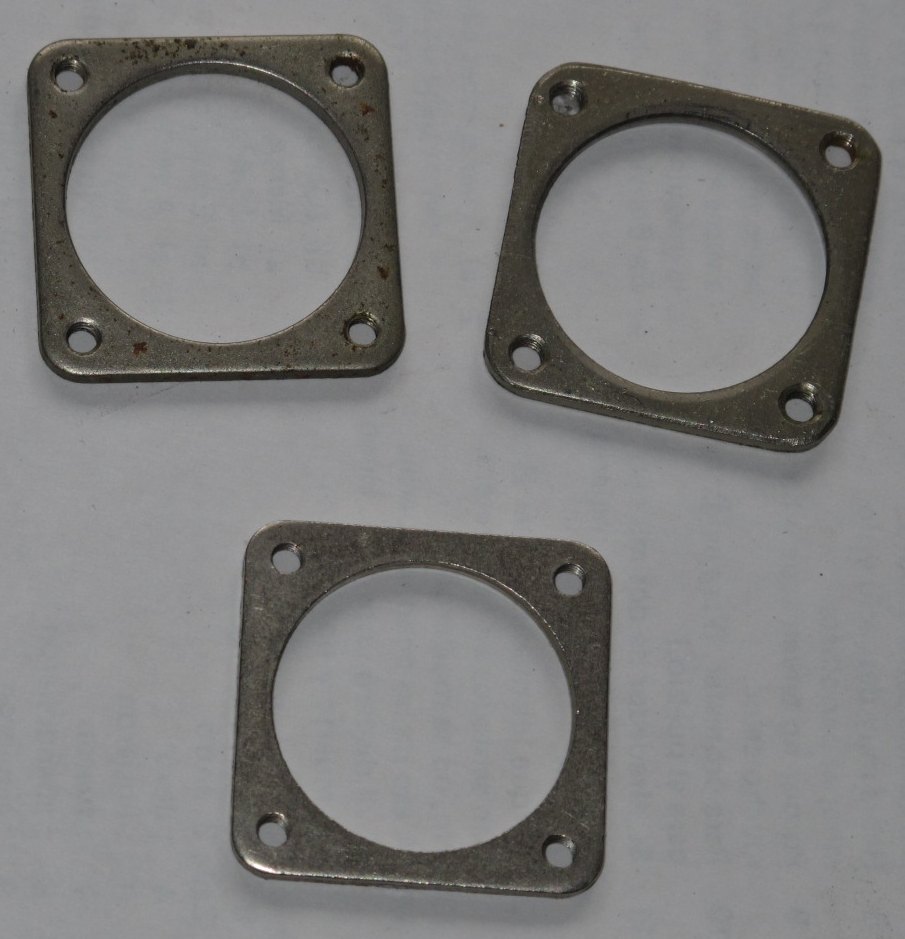

TF90,
AD103, 104, 105 ...
wird von oben über den Transistor gestülpt, um ihn auf den Kühlkörper zu drücken, mit 4 Innengewinden Länge: 30 mm
Breite: 30 mm
Stärke: 2 mm
Bohrung: 24,3 mm
4 Innengewinde M3
Abstand der Innengewinde: 23 mm
3 1 gut
1 wenig rostig
1 etwas mehr rostig
3,00 €
2,00 €
1,00 €


Letzte Änderung: 19. Januar 2018
