Bilder von der Anlage

... bisher auch nur ein Provisorium von Bildern, die Gerade zur Hand waren ...

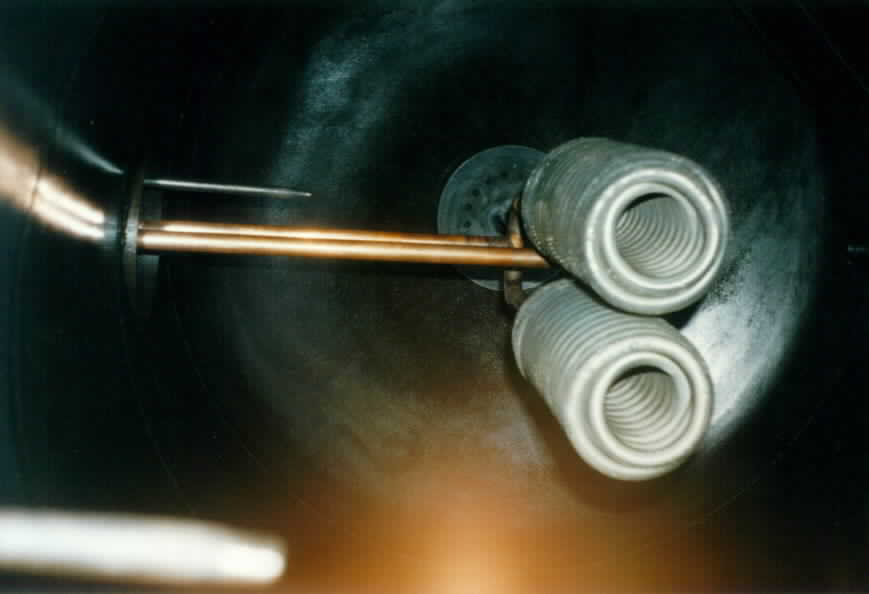

Blick von unten in den Pufferspeicher

Zu sehen sind der obere Wärmetauscher, bestehend aus zwei parallel geschalteten Rippenrohr-Wärmetauschern mit je 2,7 m² Tauscherfläche, Fabrikat Wieland. Die Anschlüsse führen zum oberen Speicherflansch. In diesen ist außerdem ein blindes Rohrstück eingebaut, das den Temperaturfühler enthält.

Im Vordergrund ist das untere Fühlerrohr zu sehen.

Ganz oben, ist die Prallplatte von innen in den oberen 2-Zoll Speicheranschluss hinein geschraubt.
Beim Laden strömt das heiße Wasser von oben in den Speicher. Die Prallplatte sorgt dafür, dass sich die Strömung in verschiedene Richtungen verteilt und die Schichtung im Speicher nicht stört.
Der obere Wärmetauscher hängt mit einem Draht an der Prallplatte.
Der untere (nicht abgebildet) steht auf Kunststoff-Ständern auf dem Boden des Speichers.

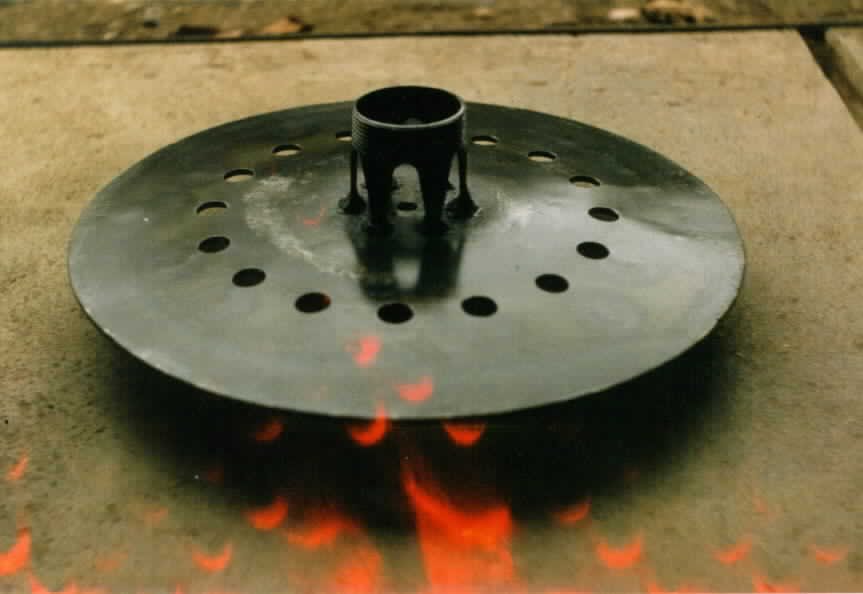

Die Prallplatte vor der Montage (Bild leider mit Lichteinfall)

Mit dem 2-Zoll-Gewinde wird sie von innen in die Muffe geschraubt, die sich oben auf dem Speicher befindet.


Datum 30. Juni 2007
